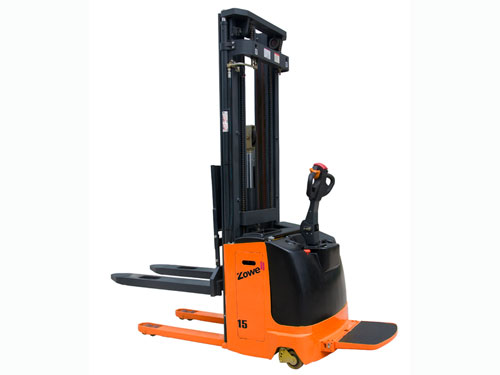

Standardowy Electric Stacker

Opis XE / XEH Standardowy Electric Stacker:

Nasz Zowell standardowe Unoszące elektryczny jest wykorzystywany głównie do układania średniej i wysokiej intensywności, jak i transportu palet w magazynach, stos przemysłu wytwórczego, sklepów, i tak dalej. Może być stosowane samodzielnie, jak również w połączeniu z platformy. A platforma jest niezbędne do transportu dalekobieżnego.
I ładowność naszych XE / XEH standardowych zakresów Elektryczny wózek od 1000 kg do 2000 kg.

Cechy XE / XEH Standardowy Electric Stacker:

1. Niemcy Mannstaedt wózek profil na maszt building.
2. SWISS marki lub WŁOCHY pump.
hydrauliczne3. regeneracyjne function
hamowania4. CURTIS Elektroniczny sterownik

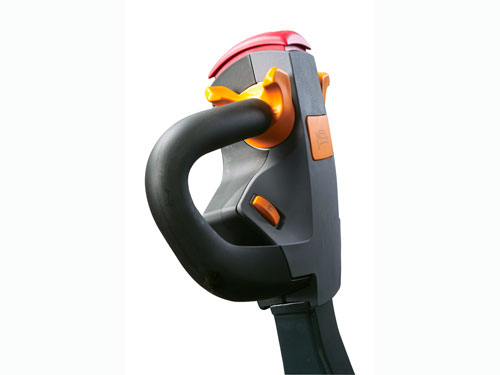

5. Niemcy Frei handle

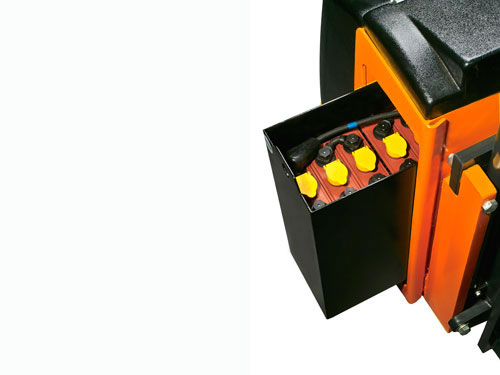

6. Ekstrakcja boku baterii: bramy boczne i pokrywa baterii są otwierane. Bateria może być usunięty z boku, przez co jest bardzo wygodne w celu zastąpienia i utrzymania batteries.
Urządzenie cofania 7. awaryjne w uchwycie zapewnia lepsze operacyjny safety.
8. awaryjne odłączenie zasilania switch.
9. Układ hamulcowy, stosowany z uchwytem pionowej i poziomej pozycji, przyczyni się do zwiększenia bezpieczeństwa truck.
10. Wbudowany zawór bezpieczeństwa chroni pojazdy z przeciążenia, a tym samym zwiększenie reliability.
11. Maszt i ramy są dzielone i wymienna.

Dane techniczne XE Standardowy Electric Stacker:

Identyfikacja	Modele wyrobów		XE10A	XE10B	XE15A	XE15B
	Zasilacz		Elektryczny	Elektryczny	Elektryczny	Elektryczny
	Rodzaj operacyjny		Na stojąco	Pieszy	Na stojąco	Pieszy
	Ładowność	Q kg	1000	1000	+1500	+1500
	Załaduj Center Odległość	C mm	600	600	600	600
	Załaduj Odległość	X mm	430	430	440	440
	Rozstaw osi	Y mm	+1.280	+1.280	+1330	+1330
Waga	Waga (bez baterii)	Kg	700	680	775	755
	Oś Loading, Loaded Koniec Napęd / Koniec ładowania	Kg	736/1164	728/1152	962/1563	937/1568
	Obciążenie osi, bez obciążenia napędu Koniec / End obciążenia	Kg	612/288	598/282	705/320	680/325
Koło	Opony		Poliuretan	Poliuretan	Poliuretan	Poliuretan
	Rozmiar opon Napęd Koniec	mm	Φ250x80	Φ250x80	Φ250x80	Φ250 × 80
	Typ Wielkość obciążenia End	mm	Φ80x70	Φ80x70	Φ80x70	Φ80 × 70
	Równoważenie Rozmiar kół	mm	Φ125x50	Φ125x50	Φ125x50	Φ125 x 50
	Koła Numer (X = Napęd kół) Napęd End / obciążenia End		1x-2/4	1x-2/4	1x-2/4	1x-2/4
	Szerokość bieżnika napędu End	mm	690	690	690	690
	Szerokość bieżnika Koniec ładowania	mm	400	400	400	400
Wymiary	Wysokość danych znajduje się na spodzie - wybór Wysokość danych
	Widły Wysokość, Obniżona	h5 mm	86	86	86	86
	Wysokość uchwytem w pozycji jazdy (Max / Min)	h6 mm	1350/985	1350/985	1350/985	1350/985
	Całkowita długość	L1mm	1.950	+1890	+2020	1.960
	Długość w twarz Forks	L2mm	797	737	869	809
	Całkowita szerokość	b1 mm	850	850	850	850
	Widelec Wymiary	s / e / l mm	170/66/1150	170/66/1150	180/66/1150	180/66/1150
	Widły Szerokość	b3 mm	570 lub 680	570 lub 680	580 lub 680	580 lub 680
	Minimalna Prześwit	m mm	30	30	30	30
	Nawy Szerokość palet 800x1200 wzdłużnie	ast mm	Dwie tysiąc dwieście dwadzieścia pięć	2140	+2300	2210
	Promień skrętu	Ws mm	1.545	1460	+1.610	1,52 tysięcy
Wydajność	Prędkość jazdy Loaded / bez obciążenia	km / h	5,2 / 6	4/5	5,2 / 6	4/5
	Wyciąg Prędkość Loaded / bez obciążenia	mm / s	90/120	90/120	90/120	90/120
	Obniżenie prędkości Loaded / bez obciążenia	mm / s	125/80	125/80	125/80	125/80
	Maksymalna zdolność pokonywania wzniesień Loaded / Odciążenie	%	5/8	5/8	5/8	5/8
	Serwis hamulców		Elektromagnetyczny	Elektromagnetyczny	Elektromagnetyczny	Elektromagnetyczny
Silnik elektryczny	Motor Drive Ocena	kW	1.2	1.2	1.2	1.2
	Podnieś silnika ocena	kW	2.2	2.2	2.2	2.2
	Akumulator Napięcie / Moc znamionowa	V / Ah	24/180 (180-210)	24/180 (180-210)	24 / 210-240	24 / 210-240
	Waga akumulatora	Kg	250	250	250	250
Pozostałe	Rodzaj Drive Control		MOSFET sterowania	MOSFET sterowania	MOSFET sterowania	MOSFET sterowania
	Poziom hałasu w ucho Operatora	dB (A)	& lt; 70	& lt; 70	& lt; 70	& lt; 70

Wybory Wysokość danych XE Standardowy Electric Stacker:

1	Obniżony Wysokość masztu	h1 mm	1.980	2180	+1.750	2000	2150	Dwa tysiące trzysta pięćdziesiąt	2.500	1955	Dwa tysięcy pięćdziesiąt pięć
2	Wolny skok	h2 mm	1600	1.800	/	/	/	/	/	Tysiąc trzysta dziewięćdziesiąt	+1490
3	Wysokość podnoszenia	h3 mm	1600	1.800	2.500	3000	3300	3700	4000	4200	4500
4	Rozszerzona Wysokość masztu	h4 mm	1.980	2180	Dwa tysiące dziewięćset pięćdziesiąt sześciu	3465	3765	4165	4465	4679	4979

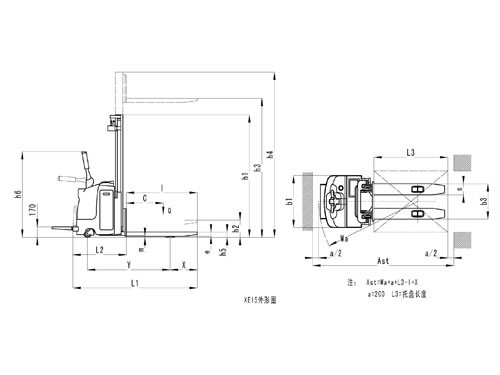

Rysunki wymiarowe dla XE:

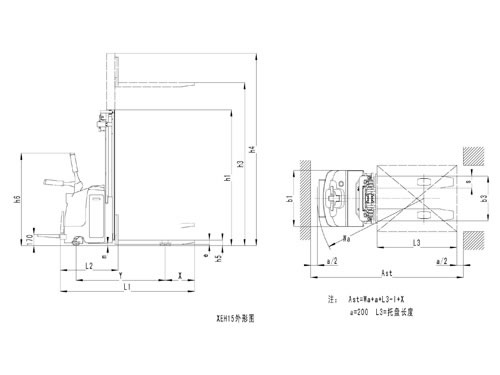

Dane techniczne XEH Standardowy Electric Stacker:

Identyfikacja	Modele wyrobów		XEH15
	Zasilacz		Elektryczny
	Rodzaj operacyjny		Stały lub pieszych
	Ładowność	Q kg	+1500
	Załaduj Center Odległość	C mm	600
	Załaduj Odległość	X mm	443
	Rozstaw osi	Y mm	Jeden tysięcy trzysta czterdzieści dwa
Waga	Waga (bez baterii)	Kg	930
	Oś Loading, Loaded Napęd Koniec / End obciążenia	Kg	1126/1554
	Obciążenie osi, bez obciążenia Napęd Koniec / End obciążenia	Kg	826/354
Koło	Opony		Poliuretan
	Rozmiar opon Napęd Koniec	mm	Φ250 × 80
	Typ Wielkość obciążenia End	mm	Φ80 × 70
	Równoważenie Rozmiar kół	mm	Φ125 x 50
	Koła Numer (X = Napęd kół) Napęd Koniec / End obciążenia		1x-2/4
	Szerokość bieżnika napędu End	mm	690
	Szerokość bieżnika Koniec ładowania	mm	500
Wymiary	Dane wysokość jest na dole - wybór danych Wysokość
	Widły Wysokość, Obniżona	h5 mm	86
	Wysokość uchwytem w pozycji jazdy (Max / Min)	h6 mm	1350/985
	Całkowita długość	L1 mm	Dwa tysięcydwudziestutrzy
	Długość w twarz Forks	L2 mm	873
	Całkowita szerokość	b1 mm	924
	Widelec Wymiary	s / e / l mm	180/66/1150
	Widły Szerokość	b3 mm	570 lub 680
	Minimalna Prześwit	m mm	30
	Nawy Szerokość palet 800x1200 wzdłużnie	Ast mm	+2300
	Promień skrętu	Wa mm	+1.610
Wydajność	Prędkość jazdy Loaded / bez obciążenia	km / h	5,2 / 6
	Wyciąg Prędkość Loaded / bez obciążenia	mm / s	120/150
	Obniżenie prędkości Loaded / bez obciążenia	mm / s	150/125
	Maksymalny stopień zdolności Loaded / bez obciążenia	%	5/8
	Serwis hamulców		Elektromagnetyczny
Silnik elektryczny	Motor Drive Ocena	kW	1.2
	Podnieś silnika ocena	kW	3
	Akumulator Napięcie / Moc znamionowa	V / Ah	24 / 240-270
	Waga akumulatora	Kg	250
Pozostałe	Rodzaj Drive Control		MOSFET sterowania
	Poziom hałasu przy uchu Operatora	dB (A)	& lt; 70

Wybory Wysokość danych XEH Standardowy Electric Stacker:

1	Obniżony Wysokość masztu	h1 mm	+2155	Dwie tysiąc dwieście dwadzieścia pięć	2295	Dwie tysięcy trzysta dziewięćdziesiąt pięć
2	Wolny skok	h2 mm	1600	+1660	+1720	1820
3	Wysokość podnoszenia	h3 mm	4800	5000	5200	5500
4	Rozszerzona Wysokość masztu	h4 mm	5285	5485	5685	5985

Dane techniczne XE20 Standardowy Electric Stacker

Identyfikacja	1	Model urządzenia		XE20A	XE20B
	2	Jednostka napędowa		Elektryczny	Elektryczny
	3	Typ operatora		Na stojąco	Pieszy
	4	Ładowność	Q kg	2000	2000
	5	Środek ciężkości ładunku	C mm	600	600
	6	Rozstaw osi	Y mm	+1.370	+1.370
Waga	1	Ciężarówka Waga (bez baterii)	kg	+1.210	+1190
	2	Maksymalne obciążenie na oś, załadowany (koniec jazdy)	kg	Jedno tysiąc sto sześćdziesiąt cztery	1131
	3	Maksymalne obciążenie na oś, załadowany (koniec obciążenia)	kg	2302	2310
Koło	1	Opony		Poliuretan	Poliuretan
	2	Rozmiar koła napędzające	mm	Ф230 × 75	Ф230 × 75
	3	Wielkość załadunku koła	mm	Ф80 × 70	Ф80 × 70
	4	Rozmiar koła bilansowania	mm	Ф150 × 60	Ф150 × 60
	6	Bieżnika, koniec jazdy	mm	400, 500	400, 500
	7	Bieżnika, koniec obciążenia	mm	800	800
Wymiary	1	Obniżona wysokość masztu	h1 mm	1805	1805
	2	Wolny skok	h2 mm	/	/
	3	Wysokość podnoszenia	h3 mm	2.500	2.500
	4	Rozszerzone wysokość masztu	h4 mm	3020	3020
	5	Wysokość widły, obniżone	h5 mm	90	90
	6	Całkowita długość	L1 mm	2110	2030
	7	Długość do twarzy z widłami	L2 mm	956	956
	8	Całkowita szerokość	b1 mm	942	942
	9	Widelec wymiary	s / e / LMM	180/70/1150	180/70/1150
	10	Szerokość Forks	b3 mm	570 lub 680	570 lub 680
	11	Min. prześwit	m mm	30	30
	12	Szerokość korytarza	Ast mm	Dwa tysiąc trzysta osiemdziesiąt pięć	Dwa tysiąc trzysta osiemdziesiąt pięć
	13	Promień skrętu	Wa mm	Dwa tysiącedwadzieściadziewięć	Jeden tysięcy sześćset osiemdziesiąt pięciu
Wydajność	1	Prędkość jazdy ładowany / rozładowywany	km / h	4/5	4/5
	2	Prędkość podnoszenia ładowany / rozładowywany	m / s	90/130	90/130
	3	Obniżenie prędkości załadowane / rozładowane	m / s	140/100	140/100
	4	Maksymalna zdolność pokonywania wzniesień ładowany / rozładowywany	%	5/8	5/8
	5	Hamulec roboczy		Hamulec elektromagnetyczny
Silnik elektryczny	1	Napęd Ocena	kW	1,2 (DC), 1,5 (AC)	1,2 (DC), 1,5 (AC)
	2	Podnieś moc silnika	kW	3.0	3.0
	3	Napięcie akumulatora / pojemność	V / Ah	24/210 (240-280)	24/210 (240-280)
	4	Ciężar akumulatora	kg	230 (250-280)	230 (250-280)
Inne	1	Rodzaj sterowania napędem		Sterowanie MOSFET
	2	Poziom hałasu przy uchu operatora	dB (A)	& lt; 70	& lt; 70

Wybory Wysokość danych

Typ masztu	H3 podnoszenia (mm)	Wysokość z masztem zamknięte h1 (mm)	H2 darmo podnoszenia (mm)	Wysokość z masztu Rozszerzona h4 (mm)
Pojedynczy	1600	Dwa tysięcy pięćdziesiąt pięć	1600	Dwa tysięcy pięćdziesiąt pięć
Podwójnie	2.500	1805	/	3020
Podwójnie	3000	Dwa tysięcy pięćdziesiąt pięć	/	3520
Podwójnie	3500	2305	/	4020
Podwójnie	4000	Dwa tysiące pięćset pięćdziesiątpięciu	/	4500
Potroić	4500	Dwa tysięcy pięćdziesiąt pięć	+1490	5067
Potroić	4800	+2155	+1,59 Tysięcy	5367
Potroić	5000	2.215	1.670	5547
Potroić	5500	Dwie tysięcy trzysta siedemdziesiąt pięciu	1,85 tysiące	6027
